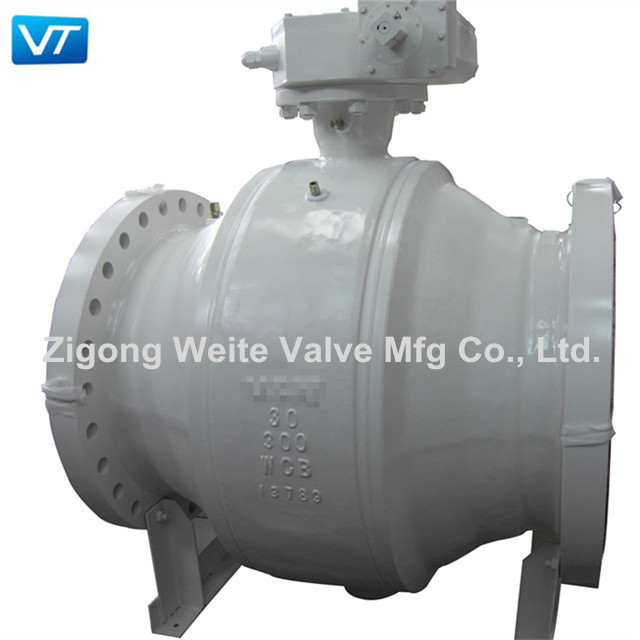

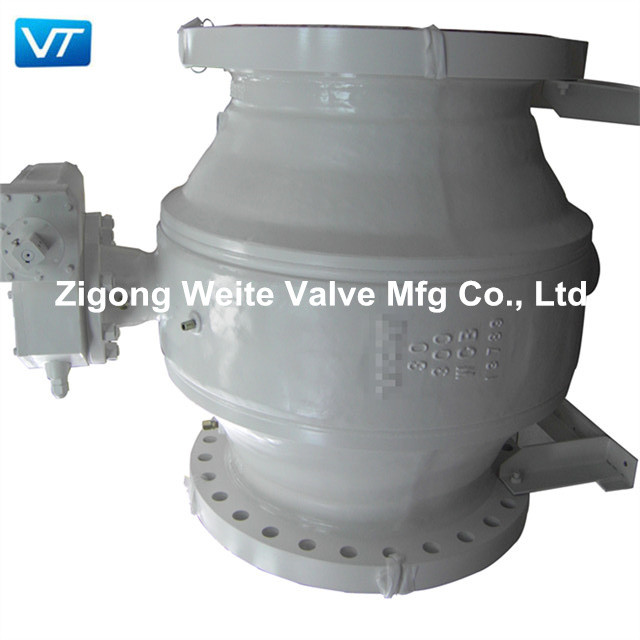

Большой Trunnion тела литой стали размера установил размер шарикового клапана класс 300 30 дюймов
Характер продукции
Шариковый клапан установленный Trunnion принимает предварительную весну поджал собрание места плавая клапана, соответствующее для
Трубопроводы Class150~Class2500 PN16~PN160, используемые для того чтобы отрезать или соединить средство в трубопроводе.
Шариковый клапан установленный Trunnion можно приложить к воде, пару, маслу, азотноводородной кислоте, укусной кислоте, окисляя средству,
мочевина и другие средства массовой информации.
Установленное Trunnion содержание шарикового клапана
| Проектно-конструкторский стандарт | API6D | ||
| оценка Давлени-температуры | ASME B16.34 | ||
| Лицом к лицу размеры | ASME B16.10 | ||
| Служат фланцем тип и размеры | ASME B16.5 | ||
| Осмотр и тест | API 6D, API598 | ||
Конструктивная особенность
Клапан уплотнения в верхней части потока двухсторонний
Имейте 2 места на обеих сторонах. Каждое место имеет нагруженные весны и делает контактом вставки места поверхность шарика для герметизировать.
Поэтому этот тип клапана двухнаправленное запечатывание и направление установки не ограничено.
Огн-безопасный дизайн API 607/API 6FA
В случае случайного огня или анормалного топления которое размягчает и горит неметаллическое место клапана, оно специально испытано.
Широк-место поддержало поверхность для заклеивания металла может предотвратить внутреннюю утечку под действием нагрузки весны. Между тем,
в среднем фланце, верхние и нижние части регулируя стержня сформируют контакт поверхности металла, который может также
предотвратите верхнюю и внешнюю утечку. Исполняет с требованиями API6FA или API607.
Впрыска Sealant стержня и места аварийная
Кольцо места и стержень клапана имеют особенный клапан впрыски тавота. В случае утечки,
тавот будет впрыснут к поверхности шарика клапана и комнате стержня создать временное запечатывание.
Сдвоенный блок и кровотечение
Поглощенное давление полости может кровоточить вне штуцером или дренажной пробкой сброса когда клапан внутри
полно открытый или полно закрытая позиция. Жидкость перехвачена местами вверх и вниз потока
сторона. Так упаковка или колцеобразное уплотнение стержня могут быть заменены под давлением деятельности. Каждое место работает
независимо уверять плотное уплотнение против шарика и на стороне в верхней части потока и идущей дальше по потоку.
Установленная Trunnion методика проверки шарикового клапана
| ГИДРОСТАТИЧЕСКИЙ ТЕСТ API 6D 10,3 и 10,4 УПЛОТНЕНИЯ | ||||||
| Последовательность | Давление зоны | Продолжительность (минута) | Описание | |||
| ТЕСТ РАКОВИНЫ | 1.5xPN | 6 ″ - 10 ″ | 5 |
1. Клапан в частично раскрывает.
|
||
| B | 1.5xPN | 12 ″ - 18 ″ | 15 | |||
| C | 1.5xPN | 20 ″ - 60 ″ | 30 | |||
| ТЕСТ МЕСТА | 1.1xPN | 5 | Уплотнение места гидростатическое на конце к телу b | |||
| B | Атмосферический | |||||
| C | Атмосферический | |||||
| Атмосферический | 5 | Уплотнение места гидро на конце c к телу b | ||||
| B | Атмосферический | |||||
| C | 1.1xPN | |||||
| 1.1xPN | 5 | Тест уплотнения места гидро как для a, так и для c | ||||
| B | Атмосферический | |||||
| C | 1.1xPN | |||||
| ТЕСТ API 6D 10,4 УПЛОТНЕНИЯ ВОЗДУХА | ||||||
| ТЕСТ МЕСТА | Атмосферический | 5 | Тест уплотнения воздуха места на конце к телу b | |||
| B | Атмосферический | |||||
| C | 80PSLG (5.5bar) | |||||
| 80PSLG (5.5bar) | 5 | Тест уплотнения воздуха места на конце c к телу b | ||||
| B | 80PSLG (5.5bar) | |||||
| C | Атмосферический | |||||
Направление компании
CO. Mfg клапана Zigong Weite, Ltd. было установлено в 2007, мы имеем район завода ² 15 400 m и оборудованы
с центром научных исследований и разработки технологии. Наша команда НИОКР состоит из опытного главного клапана
специалисты и инженеры которые могут согласно требованию к клиентов для OEM и ODM.
Самый важный что мы строго принуждаем проверку качества ISO9001, API6D, ASME, B16.34, API608, BS5351,
ISO17292, DIN etc. Наши клапаны могут широко использовать в индустрии нефти, природного газа, химиката, света, пульпы руды,
Электрический, еда, металлургия, Угл-к-жидкость, международный трубопровод и различный промышленный объект.
Мастерская
Упаковка
вопросы и ответы:
Q1: Вы изготовление или торговая компания?
: Мы профессиональная фабрика изготовления, мы в поле клапана больше чем 15 лет. Наша фабрика
обнаруженный местонахождение город inZigong, провинция Сычуань
Q2: Что ваше MOQ?
: Низкое MOQ, 1 набор.
Q3: Можете вы обеспечить OEM и подгонянный продукт?
: Да, мы можем.
Q4: Вы предлагаете гарантируете для продуктов?
: Да, мы предлагаем гарантию 1 года к нашим продуктам.
Q5: Почему выберите клапан Weite?
: 1. Мы manufactory, мы можем обеспечить рентабельные продукты.
2. Мы имеем полный опыт в клапане промышленном, обе наших продажи объединяются в команду и технические инженеры могут обеспечить вас
профессиональное решение.
